产品特征

非常容易与不同型号的显微镜组合

定制的光纤拉曼探头和适配器

超高灵敏度的探测器;

传感器制冷至-10 ℃；

可拆卸的光纤探头设计，非常便于使用；

超低噪声电路;

强大的 PC 端光谱分析软件;

峰值搜索和显示;

USB 2.0;

友好的人机界面;

应用领域

纳米粒子与新材料

科研院所研究

生物科学

法医学鉴定

材料科学

医学免疫分析

农业及食品鉴定

宝石及无机矿物鉴定

环境科学

综合描述

几乎每个实验室都有显微镜，但是显微拉曼光谱仪确有点

遥不可及，普及率不高，但是显微拉曼光谱仪是科研人员不可或缺的分析手段。ATR3110XW拉曼光谱仪显微镜适配版，是奥谱天成集中20余年的显微拉曼光谱仪研制经验，历经3年，研制出的一款全新的、经过优化设计的、具有突破性特点的高灵敏度拉曼光谱仪，它采用制冷型高灵敏度CCD，使得仪器具有良好的环境适应性，并且适合长积分时间使用。

ATR3110XW包含四个核心部件：窄线宽拉曼激光器、分光光谱仪、光纤拉曼探头和显微镜适配器，ATR3110XW采用光纤探头及专业设计的显微镜适配器，使之非常便于与各品牌的显微镜联用，非常简便地组成显微拉曼光谱仪，对样品进行表面形貌和物性的双重分析，非常适合实验室科学研究。 ATR3110XW优良的低杂散光设计，可以适应复杂环境下的使用，光谱仪具有广泛的应用，特别是在科学研究，食品安全、制药工程等。

依美国国家标准 ASTM E2529-06 方法测试；

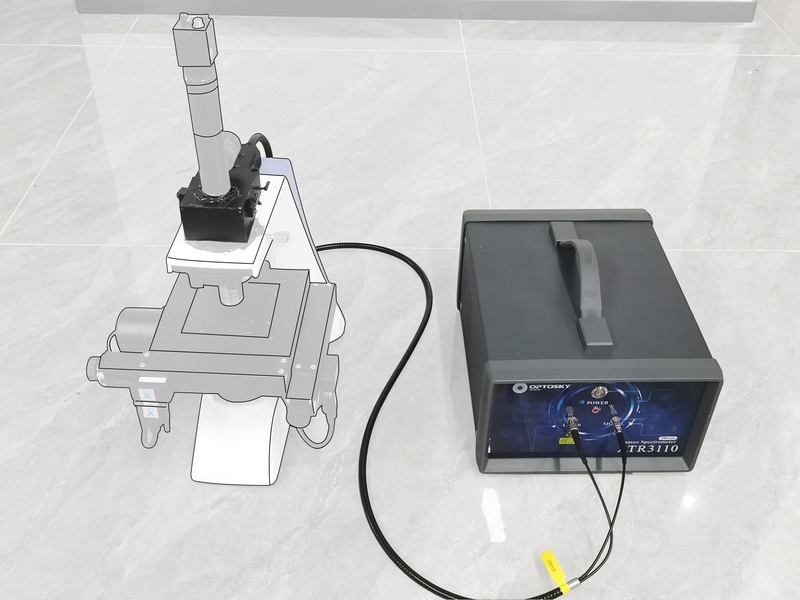

图 1 ATR3110XW 的实物示意图（包含四个核心部件：窄线宽拉曼激光器、分光光谱仪、光纤拉曼探头和显微镜适配器，不含显微镜），非常适合在原有显微镜的基础上增加显微拉曼光谱功能，可以适配国内外各大品牌的显微镜

图 1 ATR3110XW 的实物示意图，光纤探头可拆卸，非常灵活，容易与各大品牌显微镜适配。

实测拉曼信号

图 2 ATR3110XW-785 实测的乙腈拉曼信号

图 3 ATR3110XW 实测的灵敏度测试

图 4 ATR3110XW 实测的噪声测试

图 5 ATR3110XW-532 测得的石墨烯信号（与 Horiba Xplora 显微拉曼光谱仪对比）

Spectral Resolution

Raman spectral of Tylenol

Excited laser intensity: 200 mW Integrate time: 10 s

Boxes car: 1 time

Raman spectra of Tylenol showed the resolution condition in the long wavelength region. That is better than 6 cm^-1.

Fig.2.2 Raman spectrum of Tylenol，the vibration mode 1610/1615 cm^-1 can be resolved.

Raman spectral of petrol

Fig.2.3 Raman spectrum of petrol 93#, the vibration mode 723/732/742cm^-1 can be resolved.

Reliability

Figure 3.1 and Figure 3.2 showed the temperature reliability testing results of fives ATR3110XWportable Raman spectrometers. The testing temperature range was from 5 ^oC to 40 ^oC. The spectrometer was kept more than 1 hour at every temperature spots. Acetonitrile was used as the standard sample in the testing. The testing results were calculated using 918 cm^-1 of acetonitrile. The wavenumber shift was 1 cm^-1 or less(as show in Fig. 3.1). The peak intensity variation was less than 10% (as show in Fig. 4).

Fig. 3.1 Wavenumber shift results testing from 5 ^oC to 40 ^oC of fives ATR3110XWportable Raman spectrometers

Figure 1 Intensity variation testing from 5 ^oC to 40 ^oC of three ATR3110XWportable Raman spectrometers

Figure 2 Intensity variation -10 ^oC to 40 ^oC of ATR3110XWportable Raman spectrometers, sample is alcohol.

实物图

测量附件

图 6 液体样品测量池（Thermo 瓶）

图 7 液体样品测量池（液相色谱瓶，微量）（选配）

图 8 ATR20107 型枪式拉曼探头（选配）

图 9 精密调整架（用于固体、粉末测量）
